Lorsqu’un atelier de signalétique se lance dans la fabrication de panneaux d’affichage, d’habillages de bâtiments grand format ou de graphismes architecturaux, le défi ne se limite plus à la simple opération de soudage. Les matériaux gagnent en taille, la longueur des joints augmente, et le passage de panneaux surdimensionnés dans une presse RF fixe traditionnelle peut constituer un goulot d’étranglement majeur dans la production.
Une soudeuse RF destinée aux bannières et aux enseignes utilise l'énergie des radiofréquences pour souder de l'intérieur des matériaux compatibles, tels que le PVC et le polyuréthane (PU), créant ainsi un joint hermétique, résistant aux intempéries et pratiquement invisible. Bien que les systèmes RF fixes et mobiles utilisent la même technologie de soudage, leur processus de travail est fondamentalement différent.

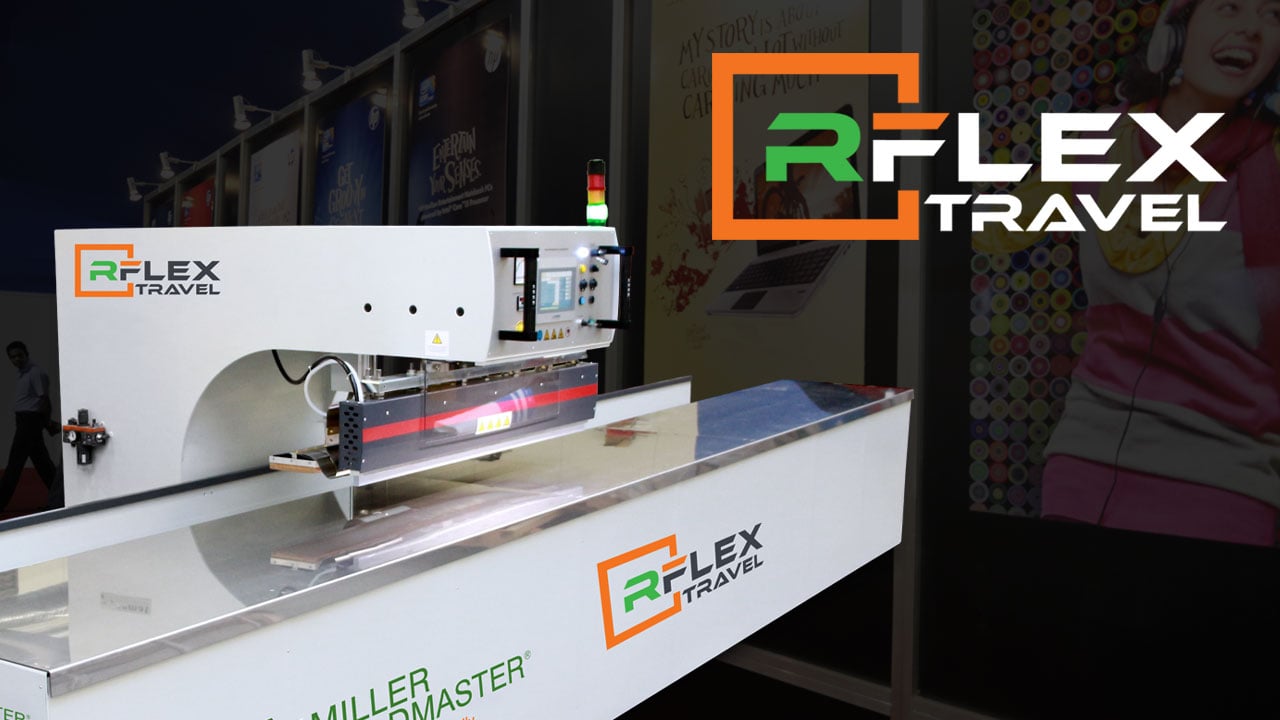

Avec la Miller Weldmaster RFlex , le support reste immobile sur la table de travail tandis que la tête de soudage RF se déplace le long d'un rail de précision pour suivre le cordon de soudure. Cette conception réduit au minimum la manipulation du support, améliore l'alignement du cordon de soudure et rend le traitement des visuels grand format nettement plus efficace.
Que vous réalisiez des panneaux d'affichage, des graphismes architecturaux ou des bannières grand format, savoir dans quelles circonstances un système RF à tête mobile présente un avantage peut vous aider à améliorer votre productivité et la qualité de vos produits.
Principaux enseignements
- Le soudage par radiofréquence permet d'obtenir des joints hermétiques et étanches en générant de la chaleur à l'intérieur de matériaux compatibles, plutôt qu'en appliquant de la chaleur à la surface.
- La RFlex est une machine de production fixe équipée d'une tête de soudage qui se déplace le long d'un rail de précision tandis que le matériau reste à plat sur la table de travail.
- Le maintien du matériau à l'arrêt permet de réduire les difficultés de manipulation liées aux visuels grand format et d'améliorer l'uniformité des joints sur les longues soudures.
- Le soudage par radiofréquence est destiné aux thermoplastiques à polarité compatible, notamment le PVC et le PU, couramment utilisés dans la fabrication d'enseignes et de bannières.
- Le RFlex est une installation de production permanente qui nécessite une planification adéquate des locaux, un raccordement électrique, une alimentation en air comprimé et une mise en place par des professionnels.
Qu'est-ce qu'une soudeuse RF pour bannières et enseignes ?
Une soudeuse RF pour bannières et enseignes est une machine industrielle qui utilise l'énergie des radiofréquences (RF), également appelée haute fréquence (HF), pour assembler de manière permanente des matériaux thermoplastiques. Contrairement au soudage à l'air chaud ou au coin chauffant — qui chauffent la surface du matériau —, le soudage RF génère de la chaleur à l'intérieur du matériau en excitant les molécules des matériaux compatibles.
Ce processus permet d'obtenir :
- Coutures étanches à l'air
- Soudures étanches
- Liaisons solides et structurellement continues
- Des coutures nettes, presque invisibles
Pour les applications en extérieur où les produits sont exposés au vent, à l'humidité, aux rayons UV et à des années de contraintes environnementales, le soudage par radiofréquence offre la durabilité et l'aspect esthétique exigés par de nombreuses spécifications.
Comment fonctionne le soudage par radiofréquence
Au cours d'un cycle de soudage par radiofréquence :
- Le matériau est placé entre les électrodes supérieure et inférieure.
- L'énergie radiofréquence traverse le matériau.
- Les molécules polaires oscillent rapidement, ce qui génère de la chaleur à l'intérieur.
- Une pression est exercée pendant que le matériau fond.
- Une fois refroidie, une soudure définitive se forme.
Comme la chaleur est générée à l'intérieur du matériau plutôt qu'à sa surface, le soudage par radiofréquence garantit une qualité de soudure extrêmement homogène du début à la fin.
Matériaux compatibles avec le soudage par radiofréquence
Le soudage par radiofréquence nécessite des matériaux thermoplastiques polaires qui réagissent à l'énergie électromagnétique.
Parmi les matériaux courants, on trouve :
- Vinyle PVC renforcé de toile de renfort
- PVC occultant
- Tissus enduits de polyuréthane (PU)
- De nombreux textiles techniques enduits utilisés dans le domaine du graphisme architectural
Les matériaux tels que le polyester, le nylon et d'autres tissus non polaires ne peuvent pas être soudés par radiofréquence et doivent plutôt être traités à l'aide de technologies à air chaud ou à coin chauffant. Vérifiez toujours la compatibilité des matériaux avant de choisir le soudage par radiofréquence comme méthode de production principale.
Soudage par radiofréquence ou soudage à l'air chaud
Ces deux technologies permettent d'obtenir des joints solides, mais chacune répond à des besoins de fabrication différents.
| Fonctionnalité | Air chaud / Coin chaud | Soudage par radiofréquence |
|---|---|---|
| Source de chaleur | Chaleur externe | Énergie RF interne |
| Qualité des coutures | Adhérence solide à la surface | Joint hermétique et étanche |
| Aspect | Couture apparente | Couture presque invisible |
| Matériaux compatibles | De nombreux thermoplastiques | PVC et PU |
| Meilleures applications | Bannières standard, ourlets, passe-tiges | Panneaux publicitaires, habillages de bâtiments, graphisme architectural |
| Manutention | Le matériau traverse la machine | Le matériau reste immobile tandis que la tête de soudage se déplace |
Pour la finition quotidienne des bannières, le soudage à l'air chaud reste une excellente solution.
Pour les graphismes grand format où la résistance aux intempéries, l'aspect des joints et l'intégrité structurelle sont essentiels, le soudage par radiofréquence offre des avantages que les technologies de chauffage de surface ne peuvent égaler.
Pourquoi le RFlex transforme le flux de travail
La principale différence entre la RFlex et une presse RF traditionnelle ne réside pas dans la qualité de la soudure, mais dans la manière dont le matériau évolue tout au long du processus de production.
Le matériau reste en place
Sur de nombreuses presses RF traditionnelles, les opérateurs font passer le matériau par un poste de soudage fixe.
Le RFlex fonctionne différemment.
La machine reste installée de manière permanente, tandis que la tête de soudage RF se déplace le long d'un rail linéaire de précision au-dessus du matériau fixe. Il suffit aux opérateurs de positionner le panneau sur la table de travail, d'aligner le joint à l'aide de guides laser, puis de lancer le cycle de soudage.
Cette approche simplifie considérablement la manipulation d'éléments graphiques de très grande taille qui, sans cela, nécessiteraient l'intervention de plusieurs opérateurs ou une mise en place complexe.
Meilleure manipulation des panneaux de grande taille
Les grands panneaux d'affichage et les habillages de bâtiments peuvent être difficiles à déplacer à l'aide d'équipements classiques.
Il est utile de maintenir le matériau immobile :
- Réduire la fatigue de l'opérateur
- Réduire au minimum le déplacement des panneaux
- Améliorer l'alignement des coutures
- Simplifier la production de visuels grand format
Plutôt que de gérer le déplacement du matériau tout au long de la soudure, les opérateurs s'attachent à assurer un positionnement précis avant le début du cycle.
Une qualité de soudure constante sur les joints longs
Il est essentiel de maintenir une pression et un alignement constants sur les longues soudures pour les produits destinés à un usage extérieur.
La tête mobile à commande de précision RFlex maintient des paramètres de soudage constants sur toute la longueur du cordon, ce qui permet d'obtenir une qualité de soudure homogène du début à la fin.
Pour les fabricants spécialisés dans la production de panneaux d'affichage, de graphismes architecturaux ou d'habillages de bâtiments, cette uniformité permet de réduire les retouches tout en améliorant la qualité du produit fini.
RFlex vs RFlex fixe
Les deux systèmes Miller Weldmaster utilisent la même technologie de soudage par radiofréquence et produisent les mêmes soudures hermétiques de haute qualité.
La principale différence réside dans le déroulement des opérations.
RFlex fixe
Idéal pour :
- Panneaux de taille moyenne
- Séries de production standard
- Opérations dans lesquelles les pièces peuvent être acheminées efficacement vers la station de soudage
RFlex Voyage
Idéal dans les cas suivants :
- Les panneaux atteignent des dimensions exceptionnelles
- La manutention freine la productivité
- Les longues séries de coutures sont courantes
- Les visuels de grande taille nécessitent un flux de travail optimisé
Ce choix ne porte pas sur la qualité des soudures, mais sur la sélection du processus de travail le mieux adapté à votre environnement de production.
Dans quels cas un fabricant d'enseignes devrait-il envisager le soudage par radiofréquence ?
Le soudage par radiofréquence est particulièrement indiqué lorsque votre production comprend :
- Panneaux d'affichage
- Bâches de chantier
- Dessins d'architecture
- Grands écrans d'extérieur
- Graphismes haut de gamme où l'aspect des joints est déterminant
- Production de matériaux en PVC et en PU
Le soudage à l'air chaud reste la solution privilégiée dans les cas suivants :
- Réalisation d'ourlets standard pour bannières
- Traitement de types de matériaux mixtes
- Traitement des tissus en polyester ou en maille
- Optimisation du rendement dans la production quotidienne de bannières
Le choix de la technologie appropriée dépend de vos produits, des matériaux utilisés, du volume de production et des spécifications de vos clients.
Exigences relatives aux installations
Le RFlex est un système de production permanent et doit être planifié en conséquence.
Parmi les éléments à prendre en compte, on peut citer notamment :
- Surface au sol réservée
- Une installation électrique conforme
- Raccordement à l'air comprimé
- Zone de stockage temporaire des matériaux
- Installation par des professionnels
- Formation des opérateurs
En anticipant ces besoins dès le début, on s'assure une installation sans heurts et une mise en service plus rapide de la production.
Technologie FREEWeld en option
Le RFlex peut également être équipé de FREEWeld, une option qui permet de souder sans que le pied de mise à la terre doive rester en contact parfaitement plat avec la surface de travail.
Cela permet d'accroître la polyvalence de la machine pour les produits présentant des formes ou des configurations de soudures complexes, tout en garantissant la qualité du soudage par radiofréquence.
Le RFlex est-il adapté à votre magasin ?
Si votre activité comprend régulièrement la production de visuels en PVC grand format, de panneaux d'affichage, d'habillages de bâtiments ou de présentoirs architecturaux, la RFlex vous propose un flux de travail spécialement conçu pour ces applications.
En maintenant le matériau immobile tandis que la tête de soudage RF se déplace sur la table de travail, les fabricants peuvent simplifier la manutention, améliorer l'uniformité des soudures et accroître l'efficacité sur les produits de grand format.
Le choix de la machine la mieux adaptée dépend de la composition de vos matériaux, des dimensions de vos panneaux, de votre volume de production et des exigences de votre flux de travail. Les spécialistes en applications Miller Weldmaster peuvent vous aider à déterminer si le modèle RFlex ou le modèle RFlex fixe RFlex la solution la mieux adaptée à votre activité.
Questions fréquemment posées
Qu'est-ce qu'une soudeuse RF pour bannières et enseignes ?
Une soudeuse RF utilise l'énergie des radiofréquences pour assembler de manière permanente des matériaux compatibles en PVC et en PU, créant ainsi des joints hermétiques et étanches, plus résistants et plus nets que les soudures traditionnelles réalisées par chauffage en surface.
Quelle est la différence entre la RFlex et une presse RF fixe ?
Le RFlex maintient le matériau immobile tandis que la tête de soudage RF se déplace le long d'un rail de précision. Une presse RF fixe nécessite, quant à elle, que le matériau soit déplacé à travers un poste de soudage fixe.
Quels matériaux peut-on souder ?
La RFlex est conçue pour les thermoplastiques polaires compatibles, notamment le PVC et les matériaux enduits de polyuréthane couramment utilisés dans la production d'enseignes, de bannières et de graphismes architecturaux.
Le soudage par radiofréquence permet-il d'obtenir des joints plus résistants que le soudage à l'air chaud ?
Le soudage par radiofréquence permet d'obtenir des joints hermétiques et structurellement continus, offrant une excellente résistance aux intempéries et un aspect pratiquement invisible, ce qui en fait la solution idéale pour les applications extérieures exigeantes.
Le RFlex est-il portable ?
Non. Le RFlex est une machine de production industrielle fixe installée de manière permanente. Alors que la tête de soudage se déplace le long du rail de précision de la machine, celle-ci reste quant à elle fixe.
Quand une entreprise devrait-elle investir dans le soudage par radiofréquence ?
Le soudage par radiofréquence constitue un excellent investissement lorsque la production comprend régulièrement des visuels extérieurs grand format, des panneaux d'affichage, des habillages de bâtiments ou des applications architecturales pour lesquelles la qualité des joints et l'aspect esthétique sont essentiels.
