La puissance de la soudure haute fréquence pour le PVC : comment les soudeurs RF créent des joints ultra résistants

5 mai 2025

Dans le monde industriel de la fabrication des thermoplastiques, peu de méthodes rivalisent avec la précision, la cohérence et la durabilité du soudage à haute fréquence pour le PVC. Que vous fabriquiez des structures gonflables, des rideaux de salle blanche ou des membranes de confinement des fluides, l'intégrité de chaque couture est essentielle. C'est là que le soudage par radiofréquence (RF) se distingue. Le soudage par radiofréquence permet d'obtenir des coutures ét anches qui résistent à des pressions et des environnements intenses, ce qui est essentiel pour les industries exigeantes.

Si vous envisagez d'acquérir un nouvel équipement de soudage ou d'améliorer vos processus actuels, la compréhension du soudage par radiofréquence, y compris l'utilisation d'une machine à souder à haute fréquence et d'une machine à souder les plastiques, peut changer la donne. Dans ce guide, nous expliquerons ce qu'est le soudage RF, comment il fonctionne, comment il se compare à d'autres méthodes et pourquoi... Miller Weldmaster est un nom de confiance dans les solutions haute fréquence.

En savoir plus sur la technologie de soudage par radiofréquence.

Qu'est-ce que la soudure à haute fréquence pour le PVC ?

Également connu sous le nom de soudage par radiofréquence ou de soudage diélectrique, ce procédé utilise un champ électromagnétique à haute fréquence pour générer de la chaleur dans les matériaux thermoplastiques comme le PVC. Plutôt que d'appliquer une chaleur externe, le soudage par radiofréquence excite les molécules à l'intérieur du matériau à l'aide d'un champ électromagnétique, ce qui les fait se lier de manière transparente.

Ce procédé fonctionne exceptionnellement bien avec les plastiques polaires tels que le PVC (chlorure de polyvinyle), le PU (polyuréthane) et les variantes de polyester comme le PET et le PETG. Parmi ces plastiques, le PVC est particulièrement idéal en raison de sa forte polarité moléculaire, ce qui permet des soudures plus rapides et plus sûres, avec un haut degré de fiabilité et un gaspillage d'énergie minimal. Le générateur haute fréquence joue un rôle crucial dans ce processus en produisant le courant de radiofréquence nécessaire.



Comment fonctionne le soudage par radiofréquence : Les bases

Le soudage à haute fréquence commence lorsque deux feuilles de matériau - généralement du PVC - sont placées entre les électrodes supérieure et inférieure d'une presse pneumatique. Ces électrodes spécialisées font partie d'une machine à souder à radiofréquence qui émet de l'énergie électromagnétique à une fréquence donnée. Cette énergie fait osciller rapidement les molécules polaires des matériaux, ce qui génère des frictions internes et de la chaleur. Ce phénomène, connu sous le nom de chauffage diélectrique, entraîne une fusion uniforme à l'interface de la soudure sans endommager la surface du matériau.

Une fois que le matériau a atteint la température souhaitée, les électrodes compriment les couches sous une pression constante. La chaleur combinée à la pression permet aux molécules des deux feuilles de s'imbriquer, formant une seule pièce unifiée. Après une brève période de refroidissement, toujours sous pression, le matériau se solidifie pour former un joint solide et propre. L'ensemble du processus se déroule en quelques secondes et est hautement reproductible, ce qui le rend idéal pour les environnements de fabrication en grande série.



Pourquoi le PVC est idéal pour la soudure RF

Le PVC est particulièrement bien adapté au soudage par radiofréquence en raison de sa structure chimique, qui comprend des atomes de chlore qui créent une composition moléculaire polaire, idéale pour chauffer et faire fondre les surfaces en plastique. Ces molécules polaires réagissent efficacement aux champs électromagnétiques, ce qui permet aux matériaux plastiques de chauffer uniformément et de se lier plus solidement. Il en résulte des soudures non seulement solides, mais aussi très résistantes aux fuites, aux déchirures et aux contraintes dans le temps.

La polarité élevée du PVC garantit une absorption efficace de l'énergie RF, ce qui permet de réduire la consommation d'énergie et d'accélérer les temps de cycle. Cela fait du soudage par radiofréquence un choix économe en énergie, en particulier pour les opérations nécessitant des soudures répétées et de haute qualité. De plus, la capacité à souder le PVC sans brûler ou déformer sa surface préserve l'esthétique et l'intégrité dimensionnelle du matériau.



Avantages du soudage à haute fréquence pour les applications PVC

Le soudage à haute fréquence offre de nombreux avantages pour les applications où la fiabilité et l'efficacité sont primordiales. L'un de ses avantages les plus notables est sa capacité à produire une soudure durable totalement étanche à l'air et à l'eau. Ce niveau de performance est essentiel dans les produits où la moindre fuite peut compromettre la sécurité ou la fonctionnalité.

Le soudage par radiofréquence permet également d'obtenir des résultats extrêmement cohérents d'une soudure à l'autre. Le processus est contrôlé par une logique programmable qui permet aux opérateurs de régler avec précision des variables telles que la fréquence, la puissance de sortie, le temps de soudage et la pression. Cette précision minimise les erreurs humaines et le gaspillage de matériaux. Un autre avantage clé est le faible niveau de contrainte thermique imposé au matériau. Comme le soudage par radiofréquence utilise un chauffage interne plutôt qu'une chaleur de surface directe, le risque de brûlure, de déformation ou de décoloration de la soudure obtenue est minime.



Là où les coutures ultra-résistantes sont les plus importantes

La résistance des joints est cruciale dans de nombreuses applications industrielles, car des joints de soudure solides et durables sont essentiels pour maintenir l'intégrité sous contrainte.

Dans les bateaux gonflables, les structures de traction et les structures d'urgence, les coutures doivent rester parfaitement étanches à l'air, même lorsqu'elles sont soumises à de fortes pressions et à des mouvements importants. Un collage inadéquat peut entraîner une perte d'air dangereuse ou une défaillance catastrophique.

Les revêtements de réservoirs et les systèmes de confinement des produits chimiques nécessitent des joints qui résistent aux fuites, à la pénétration des produits chimiques et aux contraintes environnementales. Ces produits sont souvent utilisés dans des conditions de température et de pression extrêmes, où la faiblesse des joints peut entraîner des déversements et des contaminations.

Les rideaux des salles blanches, les cloisons industrielles et les abris médicaux stériles s'appuient sur des barrières sans couture pour empêcher la poussière, les bactéries et autres contaminants de pénétrer dans les environnements contrôlés. Dans ces cas, les coutures doivent être parfaitement étanches, lisses et exemptes de trous d'épingle ou d'incohérences.



Durabilité et esthétique des joints soudés par radiofréquence

L'une des caractéristiques des joints soudés par radiofréquence est leur durabilité supérieure et l'invisibilité des joints. Ces coutures peuvent supporter une exposition prolongée aux rayons UV, à l'humidité et à une large gamme de produits chimiques sans se détériorer, créant ainsi un joint sans couture solide et fiable.

D'un point de vue esthétique, les coutures soudées RF sont propres, lisses et cohérentes. Il n'y a pas de trous de couture visibles ni de bords brûlés, ce qui est essentiel pour les produits destinés aux consommateurs tels que les bâches, les bannières et les tentes. L'aspect sans couture améliore non seulement l'attrait visuel du produit, mais renforce également sa fiabilité structurelle.



Soudage par radiofréquence ou autres méthodes de soudage : Quelle est la meilleure solution pour le PVC ?

Lorsque l'on compare les méthodes de soudage, le soudage par radiofréquence surpasse systématiquement les méthodes de soudage traditionnelles dans les applications qui exigent l'étanchéité à l'air, la résistance des joints et l'homogénéité des matériaux.

Cependant, il est important de comprendre comment elle se compare aux autres technologies pour déterminer celle qui convient le mieux à vos besoins spécifiques, surtout si l'on tient compte de la grande précision requise dans des secteurs tels que l'automobile, l'aérospatiale et la fabrication d'appareils médicaux.

Quand choisir la RF plutôt que d'autres méthodes de soudage

Le soudage par radiofréquence devrait être votre procédé préféré lorsque votre projet implique des matériaux tels que le PVC ou le polyuréthane et qu'il nécessite une étanchéité de haute performance. Si votre application exige qu'il n'y ait aucune fuite d'air ou d'eau, ou si votre production doit rester constante et efficace, le soudage par radiofréquence vous offre un avantage concurrentiel dans divers secteurs.

Utilisez le soudage par radiofréquence lorsque vous avez affaire à des matériaux épais et multicouches ou lorsque l'esthétique et la qualité de la surface sont essentielles. En revanche, le thermosoudage ou le soudage par ultrasons conviennent mieux aux applications plus simples, aux plastiques non polaires ou aux opérations soumises à des contraintes budgétaires plus strictes et à des exigences de performance moindres.



Équipement de soudage RF : Ce qu'il faut rechercher

L'investissement dans un équipement de soudage RF de haute qualité, en particulier un équipement de soudage à haute fréquence, implique plusieurs considérations. La machine doit offrir un contrôle stable de la fréquence afin de maintenir une force de soudage constante sur différents matériaux et dans différentes conditions. Elle doit également offrir des réglages de puissance de sortie flexibles et des paramètres de machine réglables pour s'adapter à différentes épaisseurs de matériaux.

Les capacités d'automatisation sont une autre caractéristique importante, en particulier pour les opérations à grand volume. Les systèmes automatisés peuvent gérer l'alimentation en matériaux, la synchronisation des cycles et le positionnement des électrodes, ce qui permet un débit plus rapide et moins d'erreurs de la part de l'opérateur. Les contrôles de sécurité intégrés et le blindage EMF sont essentiels pour maintenir un environnement de travail sûr.



Introduction aux solutions de soudage RF de Miller Weldmaster

Miller Weldmaster propose une gamme de solutions de soudage RF conçues avec une technologie de pointe pour répondre aux besoins évolutifs des fabricants travaillant avec le PVC et d'autres thermoplastiques. Notre système RFlex permet de produire des joints étanches et de haute résistance avec des systèmes de contrôle avancés et des interfaces conviviales.

Chaque machine est construite dans un souci de modularité, ce qui permet de l'adapter facilement à des flux de travail et à des conceptions de produits uniques. Nos systèmes de soudage par radiofréquence s'intègrent parfaitement aux lignes automatisées et prennent en charge des modules complémentaires tels que le rognage des bords, les systèmes de guidage et les contrôles de tension du matériau, y compris le soudage automatique de composants tels que les œillets. Pour déterminer la meilleure méthode de soudage pour votre entreprise, consultez notre blog sur le choix de la bonne technologie.



Meilleures pratiques et considérations de sécurité pour le soudage RF

Il est essentiel de minimiser les temps d'arrêt pour améliorer l'efficacité opérationnelle et la productivité du soudage par radiofréquence. Le respect des meilleures pratiques garantit un fonctionnement sûr et efficace de votre équipement, ce qui se traduit par des performances optimales et une grande longévité. Les opérateurs doivent être bien formés à la configuration de la machine, à la manipulation des matériaux et aux procédures de sécurité afin d'éviter les accidents et de garantir l'intégrité des soudures.

Conseils pour la sélection et la préparation des matériaux

Pour obtenir des soudures de haute qualité, il est important de sélectionner des matériaux PVC spécifiquement formulés pour le soudage par radiofréquence et de s'assurer qu'ils peuvent atteindre la température cible. Ces matériaux doivent être propres et exempts de contaminants tels que des huiles, des poussières ou des résidus, qui peuvent interférer avec la liaison moléculaire. La préparation des matériaux peut consister à les essuyer avec de l'alcool isopropylique ou à utiliser des apprêts de surface spécialisés.

L'alignement correct des matériaux garantit une distribution uniforme de l'énergie et de la pression pendant le cycle de soudage. Un contrôle précis du processus d'alignement permet d'éviter que le matériau ne soit mal aligné ou étiré, ce qui peut entraîner des points faibles, des bulles d'air ou une fusion incomplète. L'utilisation de guides de positionnement et de systèmes de contrôle de la tension peut améliorer considérablement la qualité et l'efficacité des soudures.

Comment Miller Weldmaster contribue au succès du soudage haute fréquence

Miller Weldmaster se distingue non seulement par ses machines de pointe, mais aussi par ses services d'assistance complets qui s'inscrivent dans le cadre de pratiques de fabrication durables. Notre équipe collabore avec les clients pour adapter les solutions de soudage RF à leurs besoins d'application spécifiques, en soulignant comment diverses industries bénéficient de notre expertise. Que vous fabriquiez des réservoirs souples ou des rideaux industriels, nos ingénieurs vous aident à configurer les réglages, les outils et les dispositions appropriés.

Nous proposons également des programmes de formation approfondie, sur site et à distance, afin que votre équipe soit en mesure d'utiliser et d'entretenir l'équipement RF en toute confiance. Notre réseau mondial de services fournit une assistance rapide, tandis que nos capacités de recherche et développement soutiennent l'innovation continue. Nous considérons chaque relation avec nos clients comme un partenariat à long terme, offrant des outils et des idées pour se développer et s'adapter à l'évolution des demandes de l'industrie.

Prêt à explorer le soudage haute fréquence pour le PVC ? Contactez notre équipe et découvrez comment Miller Weldmaster peut soutenir votre prochain projet avec précision, durabilité et confiance.



Explorer les machines à souder RF

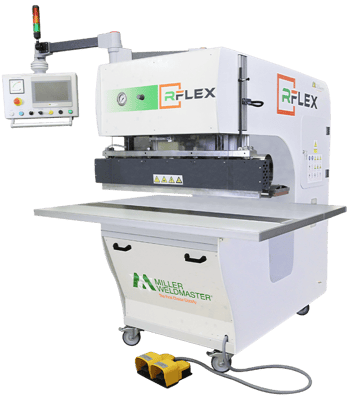

Machine à souder à haute fréquence RFlex

Questions fréquemment posées sur le soudage à haute fréquence du PVC

Quels matériaux autres que le PVC peuvent être soudés par radiofréquence ?

Le soudage par radiofréquence fonctionne bien avec les matériaux à structure moléculaire polaire, y compris les matériaux en polyuréthane. Il s'agit notamment du polyuréthane (PU), de l'éthylène-acétate de vinyle (EVA), du polyester (PET et PETG) et d'autres matériaux tels que certains types de tissus enduits et de nylons.

Quelle est la solidité des joints soudés par radiofréquence par rapport aux joints cousus ou soudés à l'air chaud ?

Les soudures par radiofréquence dépassent souvent la résistance à la traction du matériau de base, ce qui permet d'obtenir des soudures durables qui résistent mieux à la pression. Par rapport aux coutures cousues, qui peuvent perforer le matériau, et aux soudures à l'air chaud, qui peuvent s'affaiblir sur les bords, les soudures par radiofréquence produisent des soudures solides et durables, à la fois plus résistantes et plus fiables.

Le soudage à haute fréquence est-il sans danger pour les opérateurs d'usine ?

Oui, lorsqu'il est utilisé correctement, le soudage par radiofréquence est très sûr en raison du champ électromagnétique contrôlé. Les machines sont équipées d'un blindage, d'une mise à la terre et de commandes d'urgence qui protègent les opérateurs contre l'exposition aux ondes électromagnétiques à haute fréquence. Une formation adéquate et des inspections de routine renforcent la sécurité.

Quels sont les types de produits les mieux adaptés au soudage par radiofréquence ?

La soudure RF est idéale pour les structures gonflables, les bâches, les poches de fluides médicaux, les systèmes de confinement, la signalisation, les tentes, les rideaux et une large gamme de produits industriels et de consommation nécessitant des coutures étanches et des formes uniques.

Il est également très efficace pour créer des réservoirs de liquides durables et respectueux de l'environnement pour le stockage et le transport de l'eau propre.

Les soudeurs RF peuvent-ils traiter des PVC épais ou multicouches ?

Absolument. Les soudeurs RF peuvent être équipés de niveaux de puissance et de configurations d'électrodes conçus pour souder des couches multiples et des matériaux PVC de gros calibre avec une précision et une résistance élevées.

Cette capacité à souder plusieurs couches simultanément améliore le potentiel de conception et l'efficacité, ce qui permet de créer des articles complexes et des structures en couches dans diverses applications.

Comment savoir si le soudage par radiofréquence est adapté à mon application ?

Si votre application implique du PVC ou des plastiques polaires similaires et nécessite des joints étanches à l'air, à l'eau ou structurellement robustes, le soudage par radiofréquence est souvent considéré comme le procédé privilégié en raison de sa précision, de sa rapidité et de sa capacité à créer des joints durables. Cette méthode polyvalente est utilisée dans divers secteurs, notamment l'automobile, la médecine et l'aérospatiale, pour répondre à l'évolution des demandes et améliorer les performances.

Consultez un expert pour évaluer votre matériel et vos objectifs de production.

Quel est l'entretien typique d'une machine de soudage par radiofréquence ?

La maintenance de routine comprend le nettoyage des électrodes, la vérification et l'étalonnage des réglages de fréquence, l'inspection des câbles et des écrans diélectriques, et le remplacement des composants usés de l'outillage pour assurer le fonctionnement sûr et efficace des machines de soudage RF. La maintenance préventive, ainsi que les technologies avancées telles que les fonctionnalités IoT et les équipements modernes, peuvent prolonger la durée de vie de l'équipement en minimisant les temps d'arrêt.

Comment Miller Weldmaster aide-t-il à la formation et à l'installation des machines ?

Nous proposons des formations en personne ou à distance, une aide à la configuration initiale des machines, un soutien au développement des processus et l'accès à une équipe de service technique mondiale, tout en promouvant des pratiques de fabrication durables. Notre objectif est de faire fonctionner votre machine à son plein potentiel le plus rapidement possible, en veillant à ce que diverses industries bénéficient de notre expertise.

Les soudures RF sont-elles visuellement différentes des autres types de soudures ?

Oui. Les soudures RF ont un aspect plus lisse et plus uniforme, avec des joints invisibles, sans décoloration, ni marques de piqûre, ni résidus de brûlure. Elles créent un joint sans couture, ce qui les rend souvent préférables pour des raisons esthétiques dans les applications grand public et à haute visibilité.

Quelle est la rapidité du processus de soudage par radiofréquence pour une production en grande quantité ?

Le soudage par radiofréquence est très efficace, garantissant des produits de haute qualité et des résultats reproductibles. Les systèmes automatisés peuvent effectuer des cycles de soudage en quelques secondes, rationalisant ainsi les processus de production pour permettre une production à grande échelle avec un minimum de déchets et une répétabilité exceptionnelle.
