Radio frequency (RF) welding is the technology behind hermetic seals in some of the most critical healthcare products used every day—blood bags, IV fluid pouches, pressure cuffs, and surgical drapes. Unlike surface-based sealing methods, RF welding generates heat from within the material itself, creating molecular-level bonds that withstand fluid pressure, repeated inflation cycles, and sterilization processes.
Pour les fabricants du secteur médical et de la santé, la différence entre un produit fiable et un produit défectueux réside souvent dans la soudure. Le soudage par radiofréquence s'est imposé comme la norme, car il permet d'obtenir des soudures homogènes, étanches et biocompatibles, sans avoir recours à des adhésifs, du fil ou des solvants.
Cet article explique le principe de fonctionnement du soudage par radiofréquence, présente les matériaux compatibles avec cette technique, passe en revue les applications dans le domaine de la santé qui en dépendent et indique les critères à prendre en compte lors de l'évaluation d'équipements de soudage par radiofréquence destinés à la production.
Principaux enseignements
- Le soudage par radiofréquence permet de réaliser des joints hermétiques en chauffant les matériaux thermoplastiques de l'intérieur à l'aide d'une énergie électromagnétique à 27,12 MHz.
- Le PVC et le polyuréthane (PU/TPU) sont les principaux matériaux utilisés dans les applications de soudage par radiofréquence (RF) dans le secteur de la santé.
- Parmi les applications courantes, on peut citer les poches de sang, les poches de perfusion, les brassards de tensiomètre, les champs opératoires et les produits pour stomies.
- Aucun adhésif ni solvant n'est nécessaire, ce qui élimine les risques de contamination.
- Des paramètres de soudage constants — puissance, durée et refroidissement — sont essentiels pour garantir une production fiable.
In this article:
- What is RF welding and why it matters for healthcare products
- RF welding vs. other healthcare sealing methods
- Which healthcare products use RF welding
- Compatibilité des matériaux
- How RF welding creates a hermetic seal
- What to look for in RF welding equipment
- Choosing an RF welder: RFlex vs. RFlex Press
- How Miller Weldmaster supports healthcare manufacturers
- Foire aux questions
Qu'est-ce que le soudage par radiofréquence et en quoi est-ce important pour les produits de santé ?
RF welding, also known as dielectric or high-frequency welding, is a thermoplastic joining process that uses electromagnetic energy to generate heat inside compatible materials. Two electrodes apply pressure while the RF field causes polar molecules to oscillate, creating friction and heat. The material softens and fuses, forming a bond that is often as strong as the base material itself. RF welding emerged in the 1940s for military applications before expanding into medical manufacturing.
C'est ce mécanisme de chauffage interne qui distingue le soudage par radiofréquence. Les méthodes traditionnelles, comme le soudage à l'air chaud, appliquent la chaleur de l'extérieur, ce qui peut entraîner un collage irrégulier, en particulier dans le cas de matériaux multicouches. Les adhésifs présentent des risques chimiques, et la couture crée des trous d'aiguille qui compromettent l'intégrité du joint.
Le soudage par radiofréquence élimine complètement ces problèmes, ce qui en fait la méthode privilégiée pour les produits de santé en contact avec des fluides.
Pourquoi la couture est-elle le point de rupture ?
Dans la fabrication de dispositifs médicaux, ce n’est généralement pas le matériau qui cède en premier, mais la couture, dont la qualité peut avoir une incidence directe sur les soins prodigués aux patients. Les produits tels que les poches de sang et les poches de perfusion sont soumis à des pressions, à des manipulations et à des variations de température. Toute faiblesse au niveau de la couture peut entraîner des fuites, une contamination ou une défaillance totale.
C'est pourquoi le processus d'assemblage est considéré comme une variable critique en matière de qualité. Le soudage par radiofréquence offre la régularité et la fiabilité requises dans les situations où l'échec n'est pas envisageable.
Le soudage par radiofréquence par rapport aux autres méthodes de scellage utilisées dans le secteur de la santé
| Méthode | Source de chaleur | Joint hermétique | Adhésifs nécessaires | Utilisation courante |
|---|---|---|---|---|
| Soudage par radiofréquence | Interne (électromagnétique) | Oui | Non | Poches à fluide, dispositifs sous pression |
| Soudage à l'air chaud | Externe | Partiel | Non | Films monocouches |
| Soudage par ultrasons | Interne (vibrations) | Oui | Non | Produits jetables en non-tissé |
| Collage d'adhésifs | Chimie | Variable | Oui | Applications non liquides |
| Couture | Mécanique | Non | Oui | Textiles structurels |
Quels sont les produits de santé qui utilisent le soudage par radiofréquence ?
Le soudage par radiofréquence est largement utilisé dans le secteur de la santé et l'industrie médicale pour des applications courantes nécessitant une étanchéité parfaite dans les produits médicaux fabriqués à partir de matériaux thermoplastiques, en particulier lorsque des joints hermétiques et biocompatibles sont indispensables.
Dispositifs d'administration et de prélèvement de fluides
Les produits tels que les poches de perfusion, les poches de prélèvement sanguin, les poches de chimiothérapie et les poches de drainage reposent sur le soudage par radiofréquence pour garantir leur stérilité et éviter les fuites. Ces produits soudés par radiofréquence nécessitent souvent des raccords ou d’autres composants intégrés, et le soudage par radiofréquence permet cette intégration lors de la fabrication des dispositifs tout en garantissant des joints stériles et étanches. Ces applications exigent non seulement une grande résistance, mais aussi une étanchéité hermétique totale, empêchant toute transmission de liquide ou de vapeur.
Dispositifs gonflables et à pression
Les brassards de tensiomètre, les garrots et les vêtements de compression doivent résister à des cycles de gonflage répétés. Les soudures par radiofréquence répartissent uniformément les contraintes sur toute la surface de la jonction, ce qui évite toute défaillance à long terme.
Produits chirurgicaux et de champ stérile
Les champs opératoires et les emballages stériles nécessitent des soudures propres et exemptes de particules. Le soudage par radiofréquence permet d'obtenir des surfaces lisses et fusionnées sans introduire de fibres ni de résidus. Le polyuréthane thermoplastique est un matériau couramment utilisé pour les emballages stériles et les applications de barrière en raison de sa durabilité et de sa biocompatibilité.
Produits pour les stomies et les soins des plaies
Les poches de stomie et les poches de drainage des plaies doivent allier étanchéité et confort pour le patient. Le soudage par radiofréquence garantit à la fois la durabilité et une surface de contact lisse.
Compatibilité des matériaux : ce qui peut et ne peut pas être soudé par radiofréquence
Le soudage par radiofréquence, également appelé soudage diélectrique ou scellage par RF, est un procédé qui dépend du matériau utilisé et qui s'applique aux thermoplastiques polaires, c'est-à-dire aux matériaux qui réagissent aux champs électromagnétiques.
Matériaux compatibles
- PVC (polychlorure de vinyle) : Le plus couramment utilisé dans les poches de sang et les poches de perfusion
- Polyurethane (PU/TPU): Used for pressure and skin-contact applications
- EVA (éthylène-acétate de vinyle) : Alternative au PVC dans certaines applications
- Tissus enduits de TPU : utilisés dans les dispositifs gonflables et orthopédiques
Matériaux incompatibles
- Polypropylène (PP)
- Polyéthylène (PE)
- Polystyrène (PS)
These plastics are non-polar, so they need a different joining method, such as impulse welding for healthcare packaging or ultrasonic welding.
Comment le soudage par radiofréquence permet d'obtenir une étanchéité hermétique
Le procédé de soudage par radiofréquence comprend quatre phases essentielles, qui reflètent les techniques de soudage par radiofréquence utilisées dans cette technologie pour réaliser des joints hermétiques :
1. Positionnement des matériaux
Les matériaux sont placés entre les électrodes ; la conception de la matrice détermine la forme et la structure de la soudure, tandis que l'outil de soudage définit la géométrie finale du cordon de soudure et permet d'obtenir des formes uniques.
2. Application de l'énergie RF
Une machine à souder spécialisée transmet de l'énergie radiofréquence par le biais d'ondes à haute fréquence, créant ainsi un champ électromagnétique d'énergie électromagnétique à haute fréquence qui chauffe les surfaces en plastique de l'intérieur plutôt que par une source de chaleur externe ; elle doit générer suffisamment de chaleur pour permettre une fusion correcte.
3. Pression et formation de liaisons
Une pression contrôlée garantit une fusion moléculaire adéquate ; après chauffage, l'application d'une pression permet d'obtenir une bonne soudure avec des joints étanches. Une pression trop forte ou trop faible nuit à la qualité de l'étanchéité.
4. Refroidissement et solidification
La pression est maintenue pendant le refroidissement afin de consolider la liaison et d'assurer la résistance, ce qui permet d'obtenir un joint pouvant être plus résistant que le matériau d'origine.
Ce que signifie réellement le terme « hermétique »
Une soudure hermétique empêche tout gaz ou liquide de s'infiltrer par le joint dans des conditions réelles d'utilisation. Cela inclut le stockage, le transport et les utilisations répétées. Le soudage par radiofréquence y parvient en soudant toute la section transversale du joint, et pas seulement sa surface.
Critères de sélection des équipements de soudage par radiofréquence destinés aux applications médicales
For a broader checklist, see our guide to evaluating medical fabric welding equipment.
Contrôle des paramètres et répétabilité
La qualité constante des soudures dépend d'un contrôle précis de la puissance, de la durée et du refroidissement. Les machines dotées de fonctions de réglage automatique garantissent la répétabilité tout au long des cycles de production.
Protection contre les arcs électriques et les surcharges
Des systèmes de pointe détectent et préviennent la formation d'arcs électriques, protégeant ainsi à la fois le matériau et l'outillage contre tout dommage.
Flexibilité de l'outillage
Les systèmes de changement rapide de matrices permettent aux fabricants de passer d'un produit à l'autre de manière efficace, ce qui leur permet de gérer plusieurs références.
Capacité à traiter des géométries complexes
Des options telles que FREEWeld permettent à cette technologie de soudage de traiter des formes irrégulières, des géométries complexes et d’autres formes particulières sans nécessiter de surfaces d’appui planes, même dans le cadre d’une production à grand volume.
Intégration de systèmes sur mesure
For specialized applications, custom RF systems can be engineered to match material requirements, production volumes, and product designs.

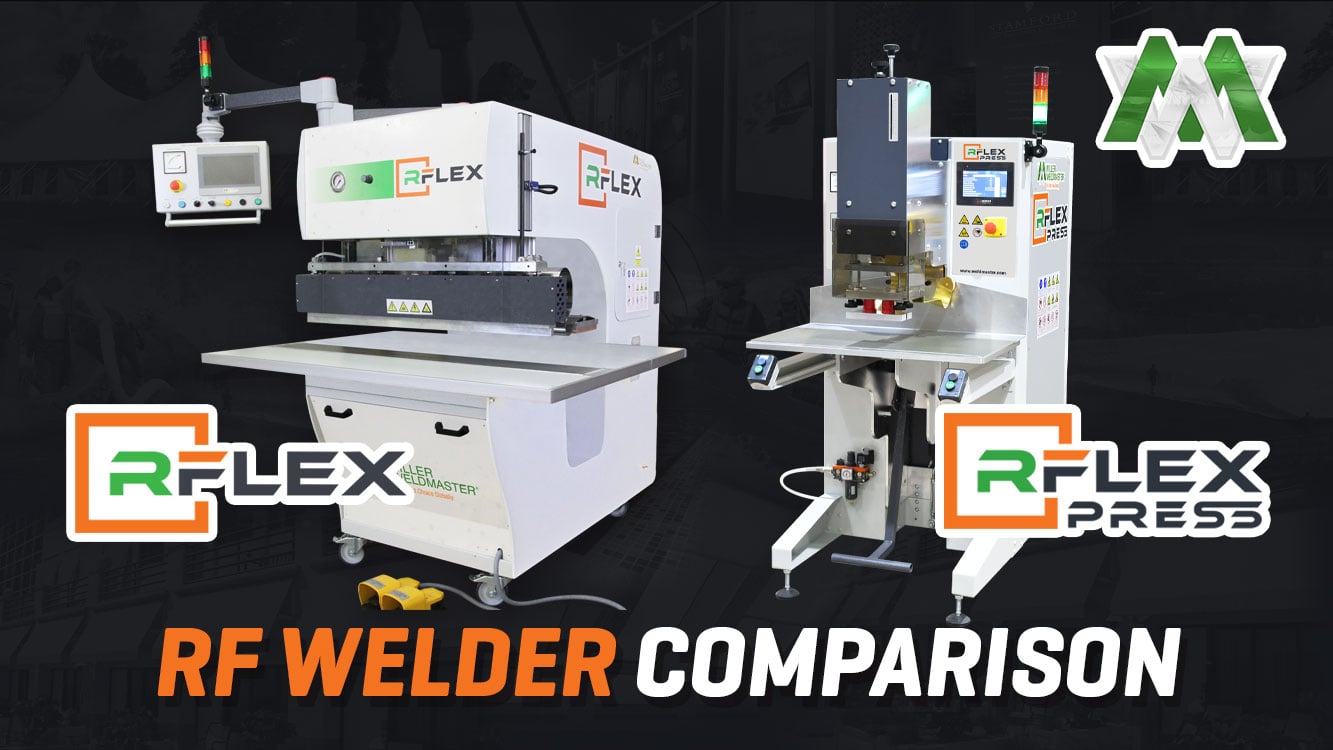

Choosing an RF Welder for Medical Production: RFlex vs. RFlex Press
Both Miller Weldmaster RF welders use the same 27.12 MHz technology and produce the same seal quality, so the choice comes down to production role. Using the wrong machine creates bottlenecks: a press used for primary production slows the line, while an RFlex used for small components sits underused.
| Critère | RFlex | RFlex Presse |
| Primary role | Production primaire à grande échelle | Soudage de composants auxiliaires |
| Puissance de sortie HF | Gamme supérieure | 0,5 à 4 kW |
| Working area | Grand | Compact |
| Material range | PVC, PU, TPU, reinforced technical textiles | Principalement du PVC |
| Best-fit products | Sacs, pochettes, structures gonflables | Valves, tubing, grommets, small parts |
| Débit | Haut | Modéré |
| Footprint | Dedicated installation | Compact; suits cleanrooms and tight spaces |
| Fonctionnement | Larger-scale automated production | Hands-on, manual operation |
| Weld recipes | Avancé | Programmable |
| Ideal context | Lignes de production complètes | Opérations de soutien |
The RFlex: Stationary, High-Throughput RF Welder
The RFlex RF welder is a stationary system for high-volume production and fits automated lines. Its larger working area, higher power range, and longer electrode capacity make it ideal for full-seam RF heat sealing of IV bags, blood bags, fluid pouches, and inflatable medical products.
The RFlex Press: Compact Precision Welder
The RFlex Press compact RF welder is the smallest machine in the line, with HF power output between 0.5 and 4 kW. It is built for auxiliary tasks such as attaching valves, tubing, grommets, and plates, and its compact footprint suits cleanrooms and constrained spaces. In medical manufacturing it typically works alongside a larger RFlex to complete the production workflow.
Bar, Rotary, and Shuttle RF Welders
Bar RF welders make straight-line welds on large products. Rotary RF welders use circular tables for continuous production and can handle multiple layers. Shuttle RF welders use sliding tables and suit medium-volume production.
Questions to Ask Before You Choose
- En quoi consiste le rôle principal dans la production ?
- What production volume do you need?
- De quels locaux et de quelles infrastructures dispose-t-on ?
- Which materials will you weld?
- Comment les opérateurs interagiront-ils avec la machine ?
The right choice matches the machine to the workflow instead of forcing one machine to handle every role.
Soudage par radiofréquence vs autres méthodes d'assemblage : choisir la bonne approche
Le soudage par radiofréquence s'impose dans les applications nécessitant des scellages hermétiques et une grande fiabilité ; cette technologie est particulièrement efficace pour la production en série de produits de santé exigeant des scellages fiables. Bien que d'autres méthodes aient leur place, aucune n'égale le soudage par radiofréquence pour les produits de santé en contact avec des fluides.
Comment Miller Weldmaster les fabricants du secteur de la santé
Miller Weldmaster plusieurs décennies d'expérience dans la conception de systèmes de soudage par radiofréquence destinés aux secteurs où l'intégrité des joints est essentielle. Ses équipements de soudage par radiofréquence de pointe, destinés aux applications du secteur de la santé, sont conçus pour offrir précision, répétabilité et évolutivité.
RFlex , par exemple, offre :
- Puissance de sortie constante grâce à l'ajustement automatique
- Protection avancée contre les arcs électriques pour préserver l'intégrité du produit
- Recettes de soudage programmables pour de multiples applications
- Systèmes de changement rapide de matrices pour une production efficace
- Flexibilité pour les géométries de produits complexes
Ces caractéristiques en font une solution fiable pour les fabricants de produits de santé nécessitant des joints étanches et résistants.
Questions fréquemment posées
À quoi sert le soudage par radiofréquence dans le secteur de la santé ?
Le soudage par radiofréquence est utilisé pour réaliser des scellages hermétiques sur des produits tels que les poches de sang, les poches de perfusion, les brassards de tensiomètre et les champs opératoires.
Quels matériaux peuvent être soudés par radiofréquence ?
Le PVC, le PU/TPU, l'EVA et les tissus enduits de TPU sont couramment utilisés. Les matériaux non polaires tels que le PE et le PP ne sont pas compatibles.
Pourquoi l'étanchéité hermétique est-elle importante ?
Les joints hermétiques empêchent les fuites de fluide, les pertes d'air et la contamination, ce qui est essentiel pour la sécurité des patients et les performances du produit.
Le soudage par radiofréquence nécessite-t-il des adhésifs ?
Non. Le soudage par radiofréquence permet d'assembler des matériaux sans adhésifs, sans solvants et sans fil.
À quelle vitesse se déroule le processus de soudage par radiofréquence ?
Typical weld cycles range from 4–12 seconds, plus cooling time, making RF welding efficient for high-volume production.
Quelle est la différence entre « RFlex » et « RFlex Press » ?
L'« RFlex » est une soudeuse fixe à haut débit destinée aux produits médicaux de grande taille, tandis que la presse « RFlex » est une machine compacte conçue pour le soudage de précision de petits composants. Toutes deux utilisent la même technologie RF, mais remplissent des rôles différents dans la chaîne de production.
La presse « RFlex » est-elle adaptée au soudage de petits composants médicaux ?
Oui. Il est spécialement conçu pour souder avec une grande précision des composants tels que des vannes, des tubes et des œillets.
Conclusion
Le soudage par radiofréquence joue un rôle essentiel dans la fabrication de produits de santé modernes, car il permet de fabriquer des produits fiables et hermétiquement scellés. Sa capacité à créer des liaisons solides et exemptes de contamination en fait le choix privilégié pour les applications médicales impliquant un contact avec des fluides ou fonctionnant sous pression.
Pour les fabricants qui souhaitent améliorer la qualité de leurs produits, réduire les risques de défaillance et rationaliser leur production, le soudage par radiofréquence offre une solution éprouvée et évolutive.
Want to know how your material will seal? Send us a sample and we'll test it on our machines.
