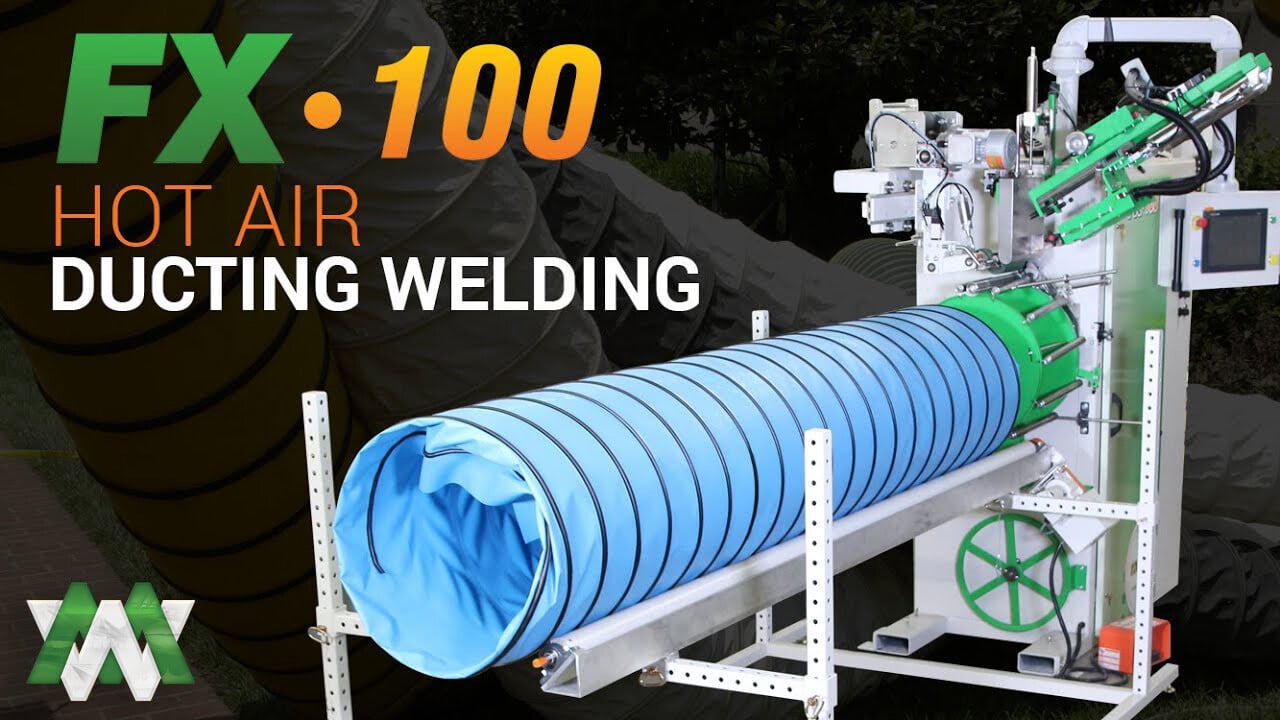

La soudeuseFX100 est un système de soudage à air chaud automatisé conçu pour produire des soudures hélicoïdales continues dans les conduits flexibles, les tuyaux renforcés et les tubes de ventilation industriels. Spécialement conçue pour les fabricants opérant dans les marchés de la fabrication de conduits CVC et de la ventilation industrielle, la FX100 l'un des défis de production les plus persistants : créer des soudures hélicoïdales longues et étanches à l'air, avec une résistance et une répétabilité constantes.
Les ingénieurs de production et les directeurs d'usine sont soumis à une pression croissante pour améliorer le rendement tout en maintenant la résistance des joints des conduits et leur étanchéité à l'air. Les processus manuels ou semi-manuels ont du mal à suivre le rythme imposé par les matériaux renforcés, les longueurs de joints importantes et les exigences de qualité croissantes. La FX100 spécialement conçue pour relever ces défis grâce à l'automatisation, en assurant un soudage à l'air chaud contrôlé pendant la formation continue des conduits.
Pour en savoir plus sur la plateforme de soudage FX100 , consultez la page officielle du produit.
Principaux enseignements
- FX100 le soudage des conduits spiralés pour les produits flexibles de CVC et de ventilation.
- Le soudage à l'air chaud produit des joints de conduits étanches et uniformes.
- La machine traite des conduits renforcés dans une large gamme de diamètres.
- L'automatisation améliore le débit et réduit le travail manuel.
- FX100 la demande croissante des marchés du chauffage, de la ventilation et de la climatisation (CVC) et de la ventilation industrielle.
Qu'est-ce que la machine à souder FX100 ?
La soudeuse FX100 est un système automatisé conçu pour souder des conduits flexibles, des tuyaux de ventilation industriels et des tubes renforcés à l'aide d'un procédé de soudage à l'air chaud continu. Contrairement aux systèmes de soudage à plat, la FX100 spécialement conçue pour les conduits ronds et spiralés, où les soudures doivent suivre un tracé hélicoïdal précis.
Fabriqué par Miller Weldmaster, le FX100 la manutention des matériaux, le formage en spirale et le soudage en un seul processus automatisé. Cette conception spécialisée permet aux fabricants de produire des joints de conduits solides et étanches à l'air à des vitesses de production difficiles à atteindre avec des méthodes manuelles.
Pourquoi la fabrication de conduits et de tuyaux flexibles est difficile à automatiser
L'automatisation du soudage des conduits flexibles présente des défis uniques qui diffèrent considérablement du soudage de tissus plats ou de tôles. Les soudures en spirale doivent rester uniformes sur de longues longueurs, souvent à travers plusieurs couches de matériau, tout en conservant leur étanchéité à l'air.
Les conduits renforcés introduisent une complexité supplémentaire. Les supports intégrés, les couches de canevas ou les bandes d'usure nécessitent un contrôle précis de la chaleur afin d'assurer une fusion correcte sans endommager la structure du matériau. Ces facteurs rendent les soudeuses à usage général inefficaces pour les applications de conduits.
Les défis liés au sertissage des conduits spiralés
- Les coutures hélicoïdales doivent rester uniformes sur de longues séries de production.
- Des joints irréguliers peuvent entraîner des fuites d'air et une perte de pression.
- Les couches renforcées nécessitent une application de chaleur contrôlée et répétable.
- Le soudage manuel augmente la variabilité et la fatigue de l'opérateur.
Comment le FX100 le soudage des conduits spiralés
Le FX100 le processus de soudage des conduits en synchronisant le formage des matériaux et le soudage à l'air chaud en une opération continue.
- Le matériau plat est formé en un conduit cylindrique.
- Le système applique de l'air chaud contrôlé sur la zone de soudure.
- La pression et la chaleur fusionnent les couches thermoplastiques entre elles.
- Le soudage se poursuit sans interruption le long du cordon spiralé.
En maintenant des paramètres de soudage constants, le FX100 une qualité de soudure reproductible quelle que soit la longueur du conduit, améliorant ainsi à la fois la vitesse et la cohérence.
Soudage à l'air chaud pour joints de conduits étanches à l'air
Le soudage à l'air chaud utilise de l'air chauffé avec précision pour ramollir les matériaux thermoplastiques avant d'appliquer une pression pour les fusionner. Contrairement aux rubans adhésifs ou aux colles, cette méthode crée une véritable liaison moléculaire entre les couches.
Par exemple, dans un conduit CVC transportant de l'air conditionné, un joint soudé à l'air chaud résiste beaucoup plus efficacement aux fuites sous pression que les alternatives collées. Il en résulte une amélioration de l'efficacité du système et une durée de vie plus longue du produit.
FX100 pour les conduits et tubes renforcés
Le FX100 conçu pour répondre aux exigences des conduits renforcés et des tubes industriels sans interrompre la production.
- Soude des matériaux renforcés avec des supports ou des grilles intégrés
- S'adapte à une large gamme de diamètres de conduits
- Maintient une résistance constante des coutures sur différents matériaux
- Permet la production continue de conduits de grande longueur
Pour voir de plus près le soudage des conduits flexibles en action, consultez cet exemple d'application :
https://www.weldmaster.com/blog/flexible-duct-welding-video
Impact sur la productivité et la main-d'œuvre dans la fabrication de systèmes CVC
L'automatisation avec le FX100 la manière dont la main-d'œuvre est déployée dans l'atelier de production.
- Réduit les étapes manuelles de soudage des joints
- Permet à un seul opérateur de superviser le soudage continu des conduits.
- Améliore le débit en éliminant les processus d'arrêt-démarrage
- Offre une qualité constante, indépendamment des compétences de l'opérateur.
Ces gains aident les fabricants à augmenter leur production tout en contrôlant les coûts de main-d'œuvre et les variations de qualité.
Les tendances du secteur des conduits favorisent l'automatisation
La demande en conduits flexibles et en produits de ventilation industrielle continue d'augmenter parallèlement à la croissance des secteurs CVC, centres de données et traitement de l'air industriel. Les fabricants sont soumis à une pression pour livrer des volumes plus importants sans sacrifier la qualité.
L'automatisation dans la production de systèmes CVC devient une nécessité concurrentielle plutôt qu'une considération future. Des systèmes tels que le FX100 sur les tendances générales du secteur des conduits en permettant des processus de fabrication évolutifs et reproductibles.
Découvrez d'autres informations sur le marché ici : https://www.weldmaster.com/blog/top-trends-in-the-ducting-market
Découvrez les solutions d'automatisation dans tous les secteurs sur https://www.weldmaster.com/
Collaboration avec Miller Weldmaster l'automatisation du soudage des conduits
La mise en œuvre de l'automatisation du soudage des conduits nécessite plus que du simple équipement. Miller Weldmaster en partenariat technique avec les fabricants pour les aider à évaluer les matériaux, les exigences en matière de soudures et les objectifs de production.
Que vous souhaitiez améliorer un processus existant ou mettre en place une nouvelle ligne de conduits, leur équipe vous apporte son soutien, ses services et son expertise à long terme.
Discutez de vos besoins de production avec le service commercial : https://www.weldmaster.com/contact-sales
Bénéficiez d'une assistance technique et d'un service après-vente : https://www.weldmaster.com/contact-service
Foire aux questions sur la soudeuse FX100
Quels produits la soudeuse FX100 peut-elle fabriquer ?
Le FX100 utilisé pour fabriquer des conduits CVC flexibles, des tuyaux de ventilation industriels et des tubes renforcés. Il est conçu pour les produits qui nécessitent des joints spiralés continus et une construction étanche à l'air.
Comment le FX100 -t-il des joints étanches dans les conduits ?
Le FX100 le soudage à l'air chaud pour fusionner les couches thermoplastiques entre elles. Cela crée un joint continu et étanche qui résiste mieux aux fuites d'air que les rubans adhésifs ou les colles.
Le FX100 -il aux conduits renforcés ?
Oui. Le FX100 conçu pour souder des matériaux renforcés, y compris des conduits avec des supports intégrés ou des couches d'usure ajoutées, sans interrompre le processus de production.
Le FX100 peut-il FX100 les procédés manuels de soudage des conduits ?
Dans de nombreux cas, oui. Il automatise le soudage des joints qui était auparavant manuel, réduisant ainsi la dépendance à la main-d'œuvre et améliorant la cohérence sur les longues séries de production.
Qui devrait envisager d'investir dans une machine à souder FX100 ?
Les fabricants qui produisent à grande échelle des conduits flexibles, des tuyaux de ventilation ou des tuyaux industriels en tirent le plus grand bénéfice, en particulier lorsque la cohérence, la rapidité et l'étanchéité des joints sont essentielles.
